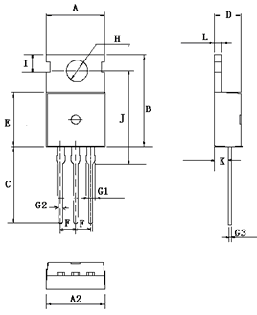

TO-220 3L

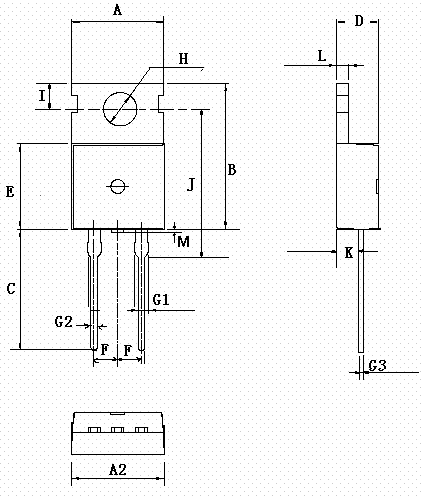

SOD59(TO-220 3L)
|
| Corresponding symbol |
Measurement |
| A(mm) |
9.66~10.28 |
| A2(mm) |
9.80~10.20 |
| B(mm) |
15.6~15.8 |
| C(mm) |
12.70~14.27 |
| D(mm) |
4.30~4.70 |
| E(mm) |
8.59~9.40 |
| F(mm) |
2.54 (nom) |
| G1(mm) |
1.42~1.62 |
| G2(mm) |
0.70~0.95 |
| G3(mm) |
0.45~0.60 |
| H(mm) dia. |
3.50~3.70 |
| I(mm) |
2.7~2.9 |
| J(mm) |
15.70~16.25 |
| K(mm) |
2.20~2.90 |
| L(mm) |
1.15~1.40 |
| M(mm) |
0.5 | |
