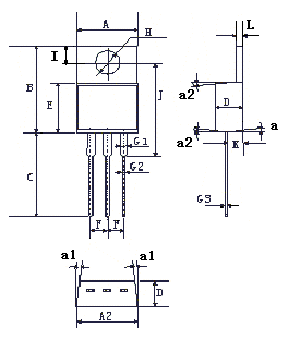

TO-220AB
|
| |
 |
| Corresponding symbol |
Measurement |
| A(mm) |
9.66~10.28 |
| A2(mm) |
9.8~10.2 |
| B(mm) |
14.48~15.87 |
| C(mm) |
12.70~14.27 |
| D(mm) |
4.40~4.70 |
| E(mm) |
8.38~8.90 |
| F(mm) |
typical 2.54 |
| G1(mm) |
1.32~1.72 |
| G2(mm) |
0.75~0.85 |
| G3(mm) |
0.35~0.5 |
| H dia. |
typical 3.83 |
| I(mm) |
2.54~2.94 |
| J(mm) |
typical 16.25 |
| K(mm) |
2.47~2.87 |
| L(mm) |
1.15~1.39 |
| α(degree) |
1°±0.2° |
| α1(degree) |
1°±0.2° |
| α2(degree) |
7°±0.5° | | |
|
|
|
