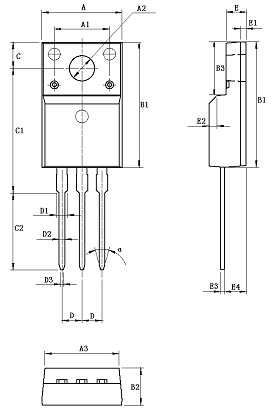

TO-220F
|
| |
 |
| Corresponding symbol |
Measurement |
| A(mm) |
10.16±0.20 |
| A1(mm) |
7.00 |
| A2(mm)dia. |
3.18±0.10 |
| A3(mm) |
9.46±0.20 |
| B1(mm) |
15.87±0.20 |
| B2(mm) |
4.70±0.20 |
| B3(mm) |
6.68±0.20 |
| C(mm) |
3.30±0.10 |
| C1(mm) |
15.80±0.20 |
| C2(mm) |
9.75±0.20 |
| D(mm) |
typical 2.54 |
| D1(mm) |
1.47(MAX) |
| D2(mm) |
0.80±0.10 |
| D3(mm) |
0.35±0.10 |
| E(mm) |
2.54±0.20 |
| E1(mm) |
0.70 |
| E2(mm) |
1.0×45° |
| E3(mm) |
0.5 |
+0.10 |
| -0.05 |
| E4(mm) |
2.76±0.20 |
| α(degree) |
30° | | |
|
|
|
