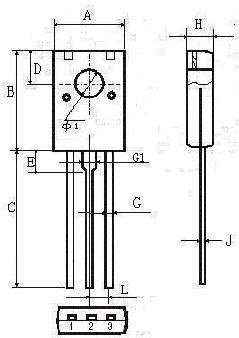

TO-126ML外形尺寸图

TO-126ML
图形对应符号  产品外形尺寸
A(mm) 7.99±0.25
B(mm) 11.12±0.25
C(mm) 14.5(MIN)
D(mm) 3.6±0.12
E(mm) 1.9±0.3
G(mm) 0.76±0.08
G1(mm) 1.3±0.1
H(mm) 3.55±0.1
 J(mm) 0.55±0.07
 L(mm) 2.3(TYP)
φ1(mm) 3.0±0.12
